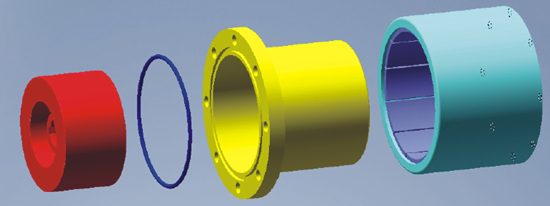

03Series 法兰型


规格 内转子(mm) 外转子(mm) 隔离套
A B C D E F G 轴销 H I J L N M P Q R S T
U
IPMC03-3LM00 Φ35 - Φ10 26 - 18 - M6X12 Φ42 Φ60 Φ50 46 6-M4 Φ40 Φ50 4-Φ5.4 Φ38 Φ60 6 6
IPMC03-5MM00 Φ42 - Φ12 27 4 18 13.8 M6X16 Φ49 Φ72 Φ60 46 4-Φ6.7 Φ52 Φ60 4-Φ6.7 Φ44 Φ74 8 8
IPMC03-16LM00 Φ56 - Φ12 45 4 25 13.8 M6X16 Φ63 Φ89 Φ80 75 6-M5 Φ70 Φ75 4-Φ6.7 Φ58 Φ89 8 8
IPMC03-16LM01 Φ56 - Φ12 45 4 25 13.8 M6X16 Φ63 Φ89 Φ80 75 4-M5 Φ70 Φ75 4-Φ6.7 Φ58 Φ89 6 10
IPMC03-16MM00 Φ56 - Φ12 45 4 25 13.8 M6X16 Φ63 Φ89 Φ80 75 6-M5 Φ70 Φ75 4-Φ6.7 Φ58 Φ89 8 8
IPMC03-22LM00 Φ88 - Φ20 29 6 25 22.8 M8X20 Φ97 Φ122 Φ110 70 8-M6 Φ98 Φ108 6-Φ6.7 Φ91 Φ122 8 8
IPMC03-30LM00 Φ88 - Φ20 48 6 30 22.8 M8X20 Φ97 Φ122 Φ110 81 8-M6 Φ98 Φ108 6-Φ6.7 Φ91 Φ122 8 8
IPMC03-40LM00 Φ101 - Φ25 49 8 28 28.3 M10X20 Φ109 Φ140 Φ124 83 8-M8 Φ110 Φ126 8-Φ6.7 Φ103 Φ140 12 6
IPMC03-50LM00 Φ107 - Φ20 70 6 30 22.8 M6X16 Φ113.4 Φ145 Φ135 79.5 4-M6 Φ126 Φ133 12-Φ8.7 Φ109 Φ153 12 14.5
IPMC03-65LM00 Φ101 - Φ25 77 8 45 28.3 M10X20 Φ109 Φ140 Φ124 111 8-M8 Φ110 Φ126 8-Φ6.7 Φ103 Φ140 12 6
IPMC03-80LM00 Φ106 _ Φ32 65 10 21 36.5 M6X25 Φ115 Φ145 Φ135 82 4-M6 Φ127 Φ135 6-Φ8.7 Φ110 Φ153 13 18
IPMC03-80LM00 Φ141 Φ92 Φ40 65 12 45 43.3 M12X25 Φ152 Φ180 Φ168 100 8-M8 Φ154 Φ164 8-Φ6.7 Φ145 Φ180 12 8
IPMC03-100LM00 Φ131 Φ82 Φ32 80 10 24.5 35.3 M8X35 Φ139 Φ170 Φ160 100 4-M6 Φ152 Φ158 8-Φ8.7 Φ133 Φ178 14 21
IPMC03-110LH00 Φ141 Φ92 Φ40 85 10 50 43.3 M12X25 Φ152 Φ184 Φ168 115 12-M8 Φ156 Φ164 12-Φ6.7 Φ145 Φ180 12 3
IPMC03-110LM00 Φ141 Φ92 Φ35 80 10 55 38.3 M12X25 Φ152 Φ180 Φ168 115 12-M8 Φ154 Φ164 12-Φ6.7 Φ145 Φ180 12 3
IPMC03-140LM00 Φ141 Φ92 Φ40 110 12 80 43.3 M12X25 Φ152 Φ190 Φ170 145 12-M10 Φ154 Φ164 12-Φ6.7 Φ145 Φ180 12 3
IPMC03-180LM00 Φ141 Φ92 Φ40 140 12 95 43.3 M12X25 Φ152 Φ190 Φ170 175 12-M10 Φ154 Φ164 12-Φ6.7 Φ145 Φ180 12 3
IPMC03-220LM00 Φ141 Φ92 Φ48 160 14 110 51.8 M12X25 Φ152 Φ190 Φ170 195 12-M10 Φ154 Φ164 12-Φ6.7 Φ145 Φ180 12 3
IPMC03-300LM00 Φ162 - Φ65 100 18 60 69.4 Φ170 Φ198 Φ188 123 12-M6 Φ180 Φ192 12-Φ11 Φ163.5 Φ218 16 10
IPMC03-400LH00 Φ195 _ Φ70 127 20 107 79.9 M12X25 Φ203 Φ234 Φ222 152 6-M6 Φ212 Φ164 12-Φ11 Φ198 Φ278 16 21.5

























内径 外径 法兰厚度 外磁路与隔离套距离
